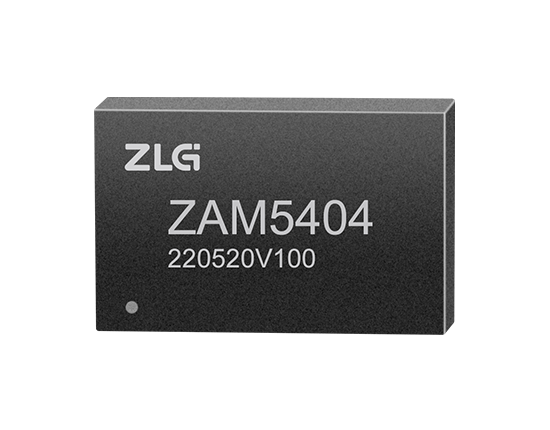

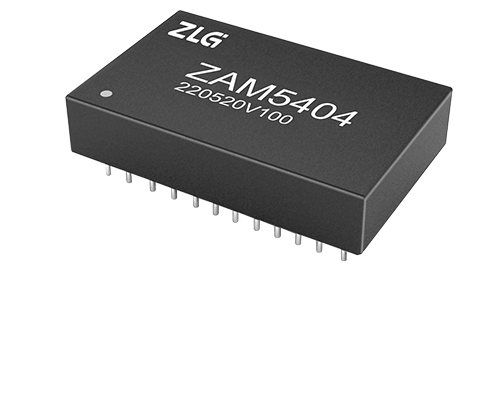

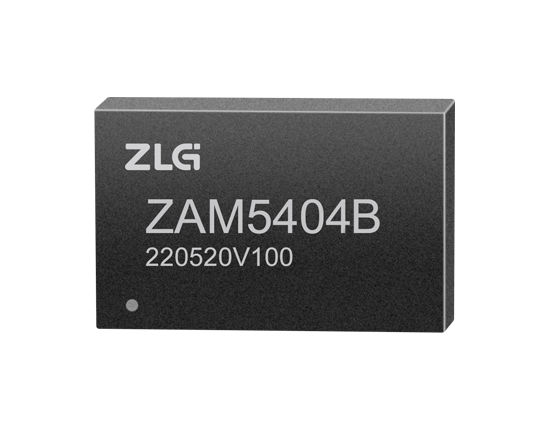

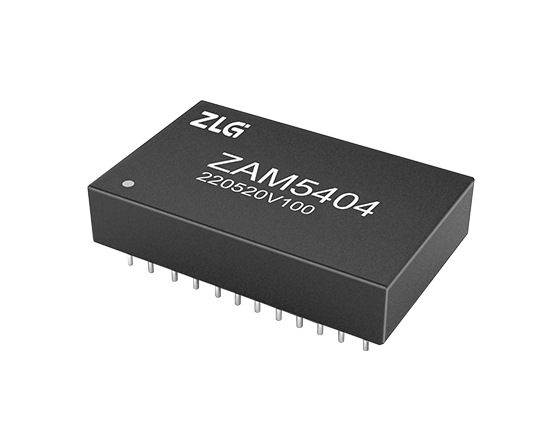

ZAM5404/B高精度模擬量采集模塊是標準的工業數據采集模塊，可采集電壓或電流信號。內置電流檢測電阻，滿載量程內讀數精度 0.1%，每通道采樣速率900SPS（ZAM5404）/3600SPS（ZAM5404B），可實現高精度、高速電壓和電流采集。
模塊采用16bit ADC，集成信號調理電路、電源電路及通信電氣隔離電路，抗干擾能力較強。
產品參數
| 產品型號 | 測量信號 | 電氣隔離（VDC） | 通道數 | 電壓量程（V） | 電流量程（mA） | 精度（%FS） | 速率（SPS） | 工作環境（℃） | 通信接口 | 封裝 | 產品尺寸 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZAM5404 | 電壓/電流 | 2500 | 7 | ±10 | ±20 | 0.10 | 900 | -40~+85 | SPI | DIP24 | 31.80×20.30×6.50 |

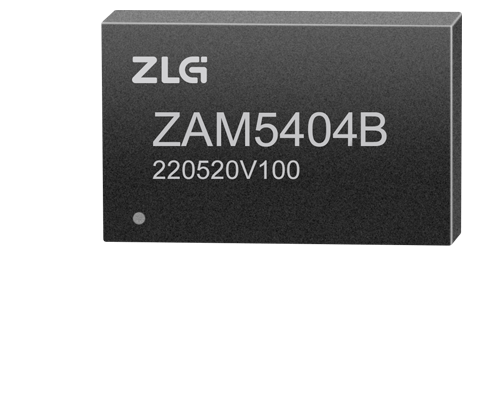

| ZAM5404B | 電壓/電流 | 2500 | 7 | ±10 | ±20 | 0.10 | 3600 | -40~+85 | SPI | DIP24 | 31.80×20.30×6.50 |
高精度、高速率，滿足嚴苛的測量要求

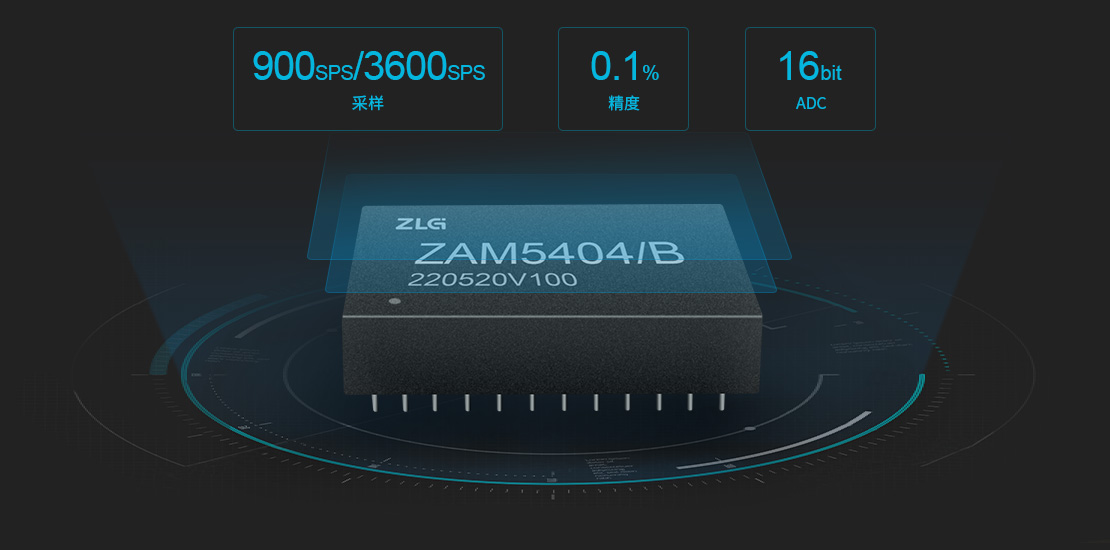

ZAM5404/B內部采用高精度低溫漂的電阻，量程內讀數精度為0.1%，并采用高速率的16bit ADC進行模數數據轉換處理，實現每通道900SPS（ZAM5404）/3600SPS（ZAM5404B），的數據輸出率，因此能夠捕捉細微的信號變化，滿足高精、高速的工業測量要求，為客戶提供高可靠性更具兼容性的解決方案。
測量范圍廣，應用更靈活

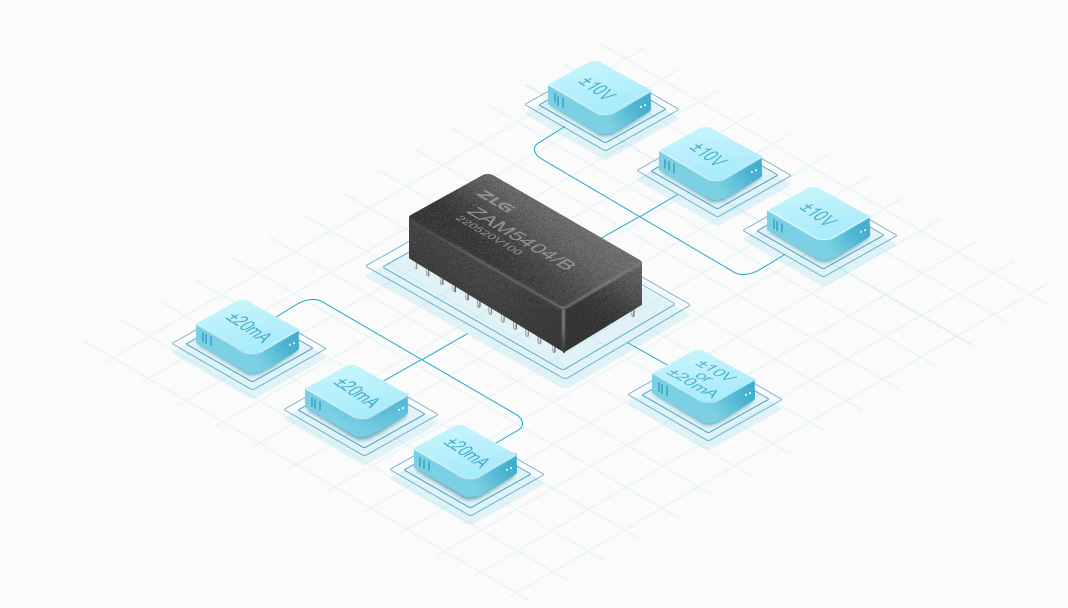

ZAM5404/B隔離模擬信號采集模塊支持3路±10V電壓信號、3路±20mA電流信號、1路電壓或電流（可配置）信號，滿足用戶在各類復雜環境下的多點信號采集需求。
抗干擾能力強，為數據采集提供全天候保護
ZAM5404/B內部集成了電源及通信隔離電路，并優化了電路排版走線布局?？蓱?yīng)用于環境嚴苛的工業現場，為用戶提供可靠的信號采集解決方案。
簡單易用，告別繁瑣采集電路設計

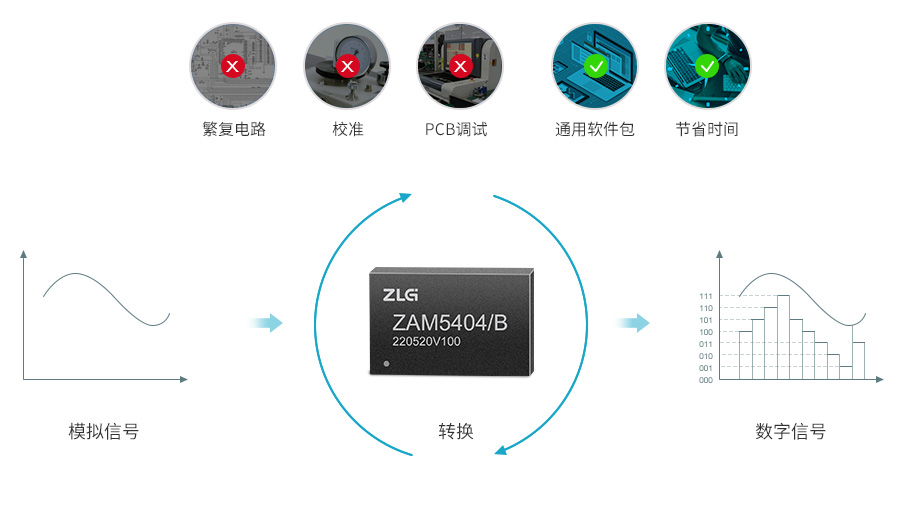

ZAM5404/B是一款將模擬信號轉換成數字信號（SPI）的采集模塊。我們?yōu)槟峁┛煽缙脚_(tái)復用的通用軟件包，幫助用戶節省模塊指令的學習時間，繞開繁復的電路設計、校準和PCB調試等工作，縮短項目開發周期。
穩定可靠，為應用提供無限可能
致遠電子經過近二十年的技術積累，實現技術革新，為用戶提供可靠、便捷的高精度模擬信號采集方案，可廣泛應用于工業控制、傳感器電流電壓檢測、機械控制、連接儀器、變送設備、遠端現場通信等。
豐富的產品資料

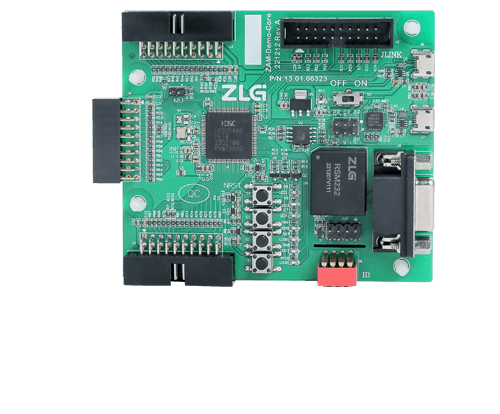

提供用戶手冊、快速入門手冊、通用驅動軟件包（包括MCU、Linux、Ametal等驅動程序）等，協助開發者快速完成產品設計。
