ZTP800示教器：機器人的示教專家
為滿足機器人工藝應用而生

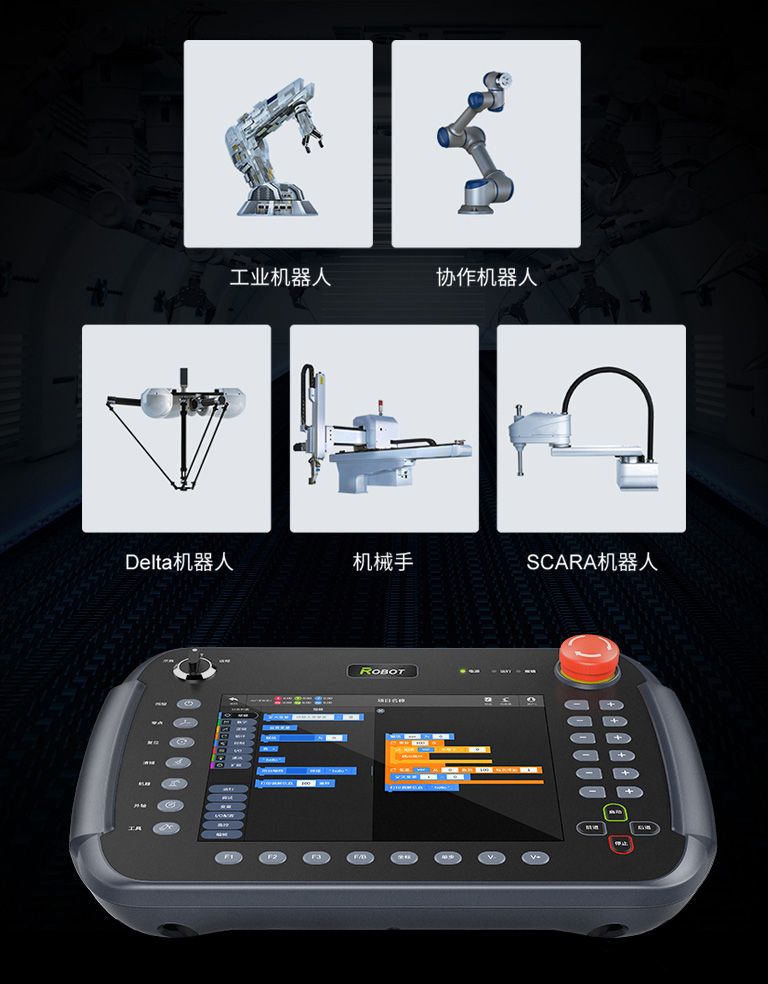

ZTP800系列示教器(移動HMI)為機器人人機交互而生，滿足機器人在注塑行業、沖壓行業、車床行業、搬運碼垛、噴涂、玻璃機、壓鑄機、包裝設備、3C設備、鋰電池設備、紡織、流水線工作站、非標自動化裝備等不同工藝應用場景下的人機交互需求。
產品參數表
| 型號 | 參數 | ZTP800 | ZTP800-W |
|---|---|---|---|
| 處理器 | 內核 | ARM Cortex?-A7 | ARM Cortex?-A7 |
| 主頻 | 792MHz | 792MHz | |
| DDR | 512MB | 512MB | |
| NAND Flash | 512MB | 512MB | |
| 操作系統 | Linux | Linux | |
| GUI | AWTK | AWTK | |
| 外設接口 | 急停開關 | 支持 | 支持 |
| 選擇開關 | 支持 | 支持 | |
| 安全開關 | 三段安全示能開關 | 無 | |
| RS232 | 1路通訊串口，1路調試串口 | 無 | |
| RS485 | 1路隔離RS485(預留沒有焊接) | 無 | |
| RS422 | 1路隔離RS422(預留沒有焊接) | 無 | |
| CAN | 1路隔離CAN(預留沒有焊接) | 無 | |
| 以太網 | 1路10/100Mbps自適應 | 預留 | |
| Wi-Fi | 無 | 支持2.4GHz/5GHz雙頻段 | |
| TF Card | 1路TF卡，最大支持64GB | 1路TF卡，最大支持64GB | |
| USB接口 | 1路USB2.0 Host，可接U盤或者鼠標。預留1路USB OTG TypeC接口 | 1路USB2.0 Host，可接U盤或者鼠標。預留1路USB OTG TypeC接口 | |
| 獨立硬件看門狗 | 支持 | 支持 | |
| RTC | 外部RTC | 外部RTC | |
| 加密 | 多種程序加密手段，保護客戶知識產權 | 多種程序加密手段，保護客戶知識產權 | |
| LED指示燈 | Power | 綠色，電源工作正常時常亮 | 綠色，電源工作正常時常亮 |
| Run | 綠色，系統正常運行時閃爍 | 綠色，系統正常運行時閃爍 | |
| Error | 紅色，系統/應用等出現錯誤時常亮 | 紅色，系統/應用等出現錯誤時常亮 | |
| 顯示 | 面板尺寸 | 8 英寸 | 8 英寸 |
| 分辨率 | 800 x 600 | 800 x 600 | |
| 長寬比 | 4:03 | 4:03 | |
| 對比度 | 800:01:00 | 800:01:00 | |
| 光強度（亮度） ： | 300 cd/m2 | 300 cd/m2 | |
| 背光時間 | 可調 | 可調 | |
| 色深 | 8-bit | 8-bit | |
| 像素間距 (RGB) | 0.05275 (W) x 0.15825 (H) mm | 0.05275 (W) x 0.15825 (H) mm | |
| 有效顯示區域 | 162.05 (W) x 121.54 (H) mm | 162.05 (W) x 121.54 (H) mm | |
| 響應時間 | 35 ms | 35 ms | |
| 視角 | 85°/85°/85°/85°（L/R/U/D） | 85°/85°/85°/85°（L/R/U/D） | |
| 光源壽命 | 3萬小時 | 3萬小時 | |
| 電阻觸摸功能 | 觸摸類型 | 電阻式觸摸面板 （RTP） | 阻式觸摸面板 （RTP） |
| 觸摸方式 | 單點觸摸，支持連續滑動觸摸 | 單點觸摸，支持連續滑動觸摸 | |
| 供電 | 電源 | 24V | 5800mAh 18650電池 |

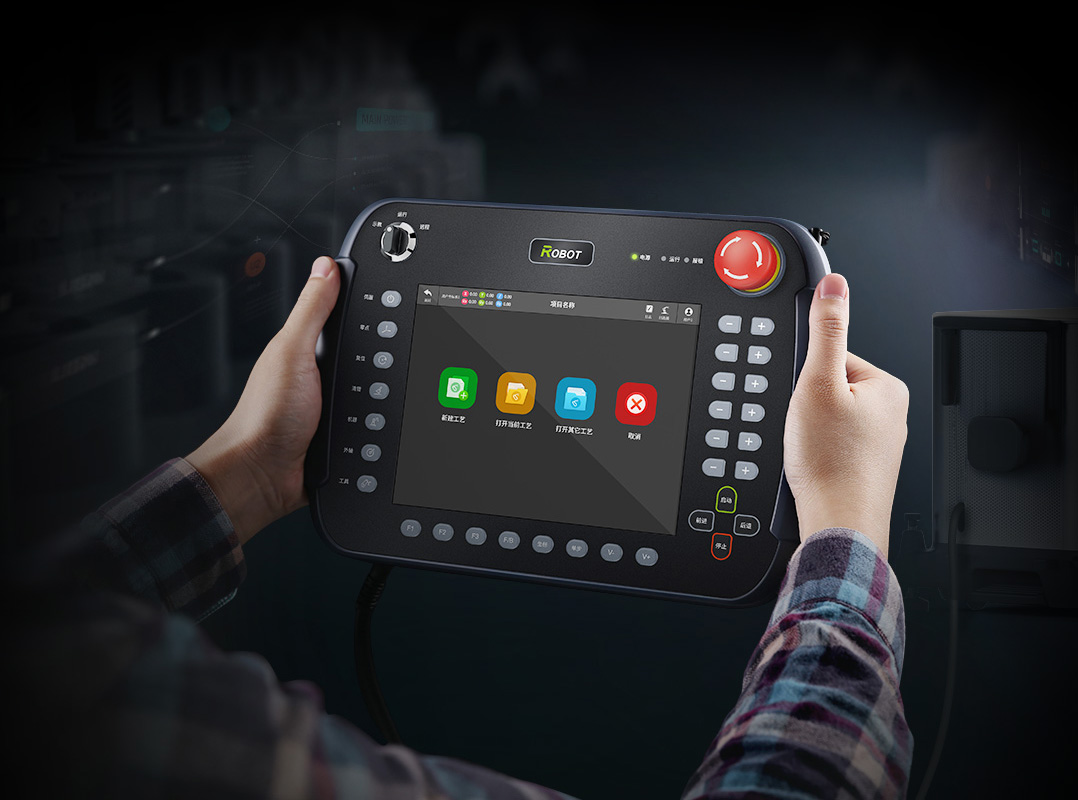

簡化操作，強大與安全盡在手中
ZTP800系列示教器(移動HMI)將精智面板功能整合進移動控制單元中，同時深入分析真實應用場景，致力于幫助用戶用簡單高效的方式完成復雜操作任務，讓用戶享有更大的靈活性與便利性。

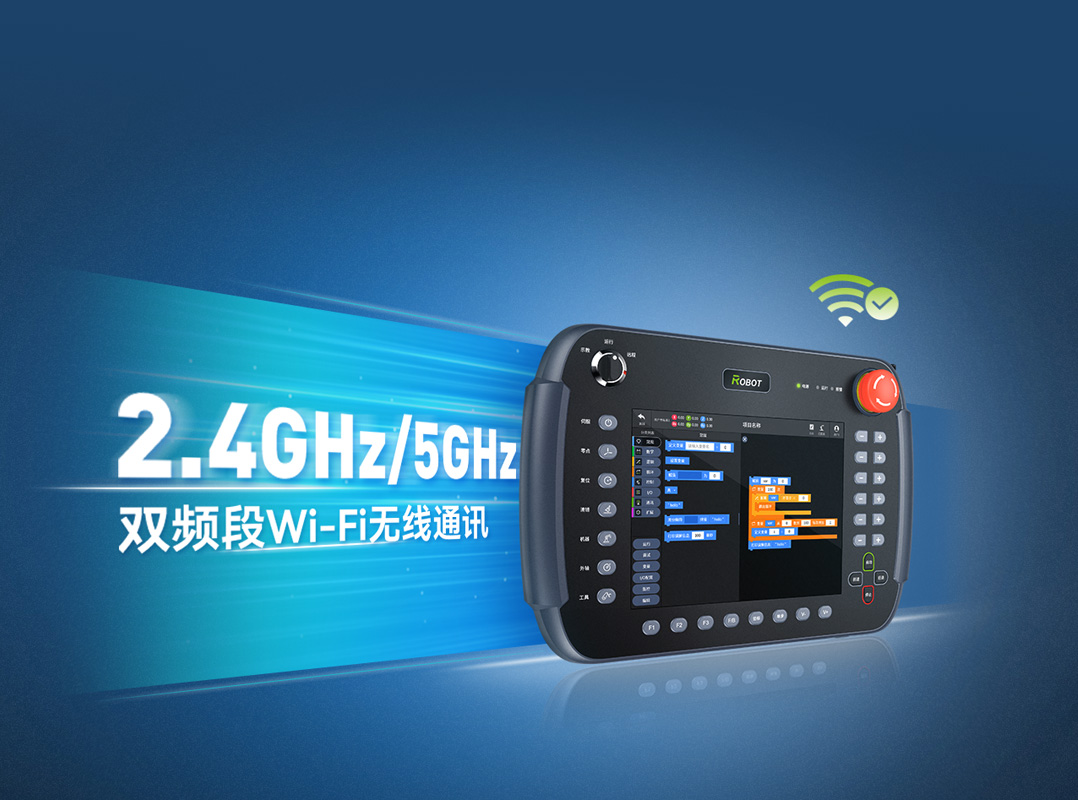

輕松實現數據無線傳輸，擺脫有線連接的束縛
ZTP800-W 擁有高性能2.4GHz/5GHz雙頻段Wi-Fi無線通訊功能，可以輕松和控制器實現數據無線傳輸，擺脫有線連接的束縛，有效解決控制線與地面長期的相互摩擦造成的控制線磨損、短路、多條控制線交織纏繞等問題。

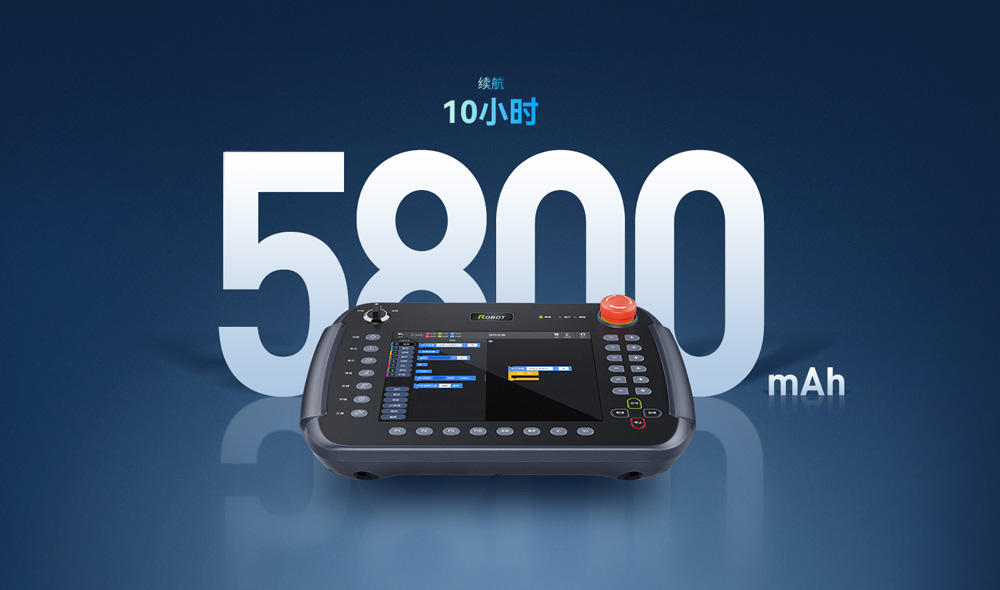

電力小鋼炮，無懼電量焦慮
ZTP800-W無線示教器擁有5800mAh大容量電池，續航可達10小時，強效續航續航滿足全天候作業需求。
開源GUI引擎，賦能非凡視覺體驗
AWTK是ZLG傾心打造的一套基于C語言開發的GUI框架，具有跨平臺一次編程，終身使用的特點。作為嵌入式GUI引擎，AWTK兼具emWin的小巧高效、TouchGFX的酷炫、Qt的多平臺等其他GUI框架的優點，為ZTP800賦能，助力ZTP800呈現非凡的視覺體驗。

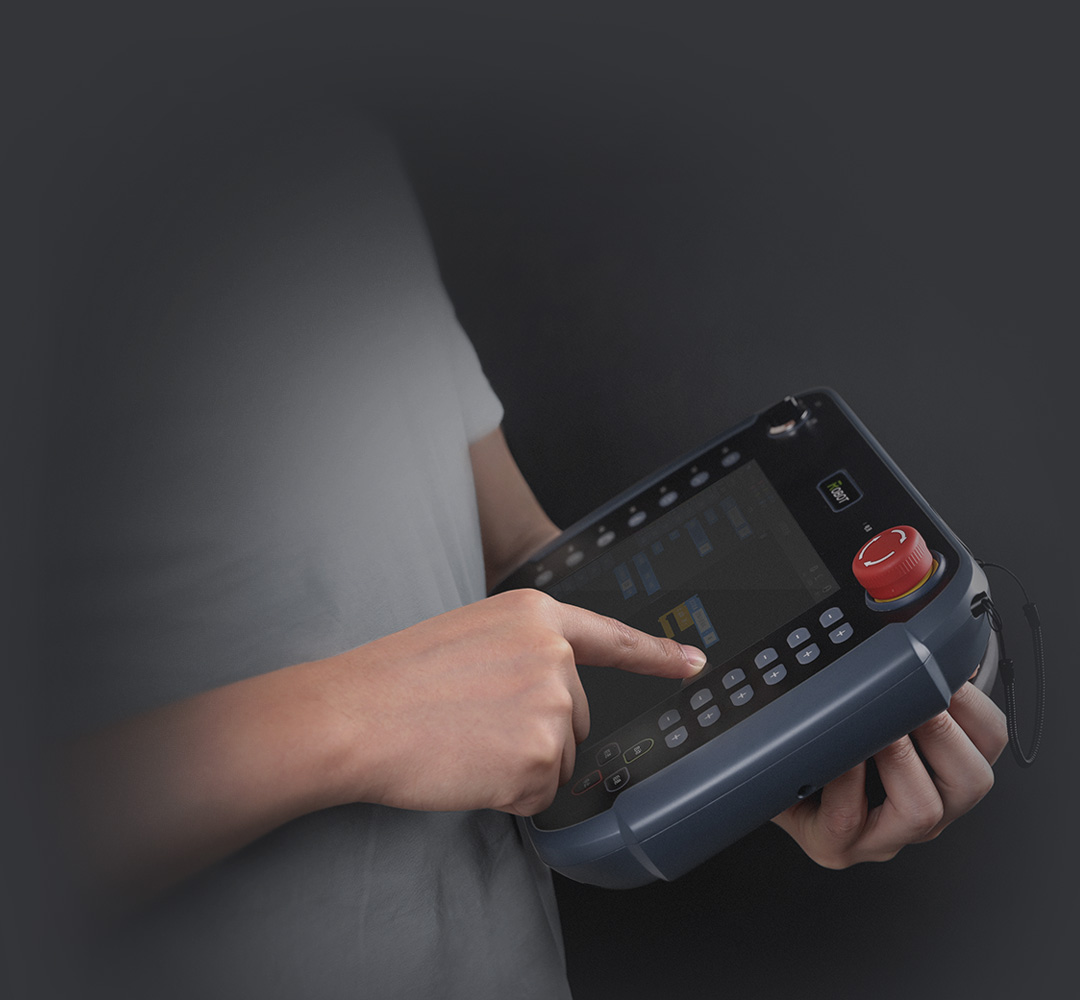

專業設計，只為呈現最好的示教操作體驗
ZTP800采用專業的人體工程學設計，結構美觀，整體布局和設計充分考慮了人性化。支持雙手持握、左手/右手單手托舉等方式操作，在耗時項目中，可有效降低操作人員的工作疲勞。

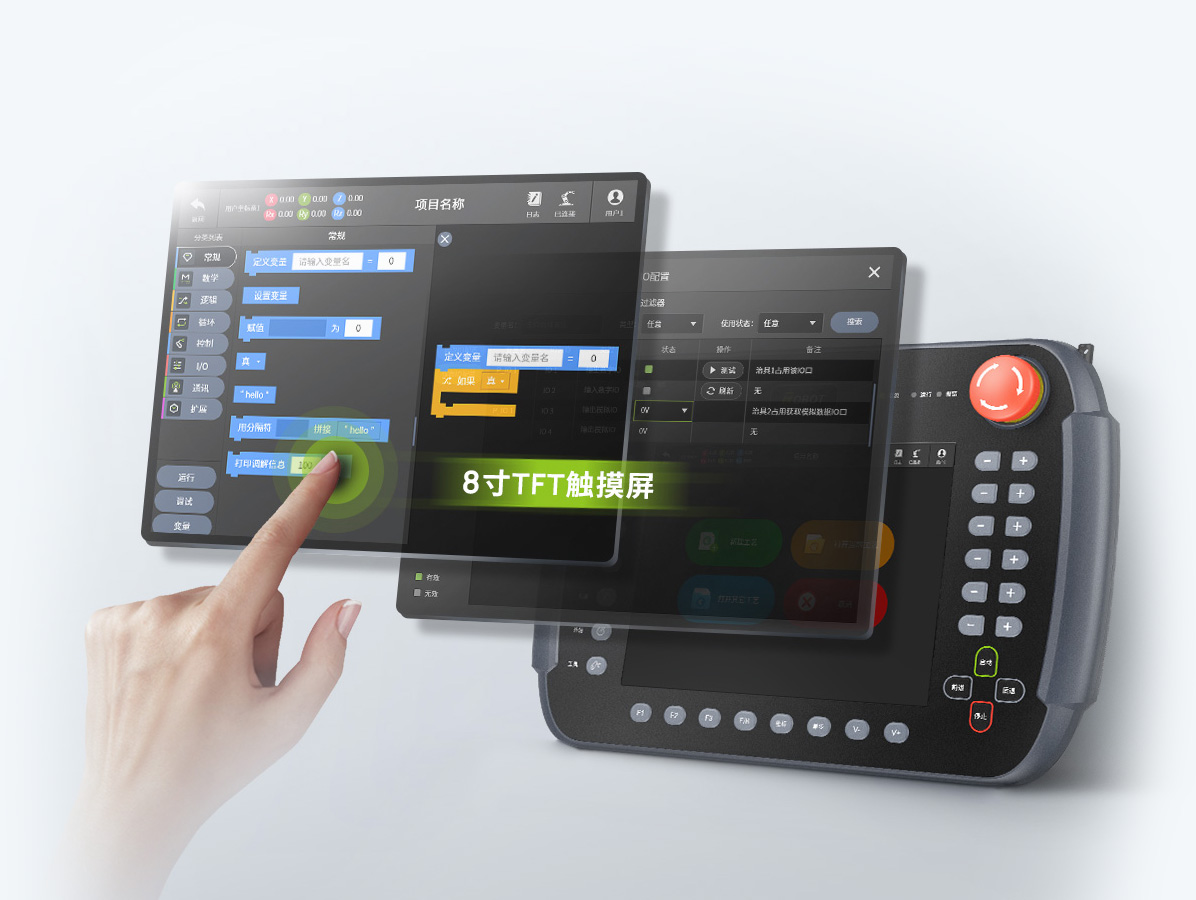

大屏觸控，洞察秋毫 ，盡顯本色
8寸TFT大屏幕, 可實現豐富、清晰的人機交互窗口，提升產品檔次，并方便實現機器人的手動操作、示教編程、運行等人機對話功能。

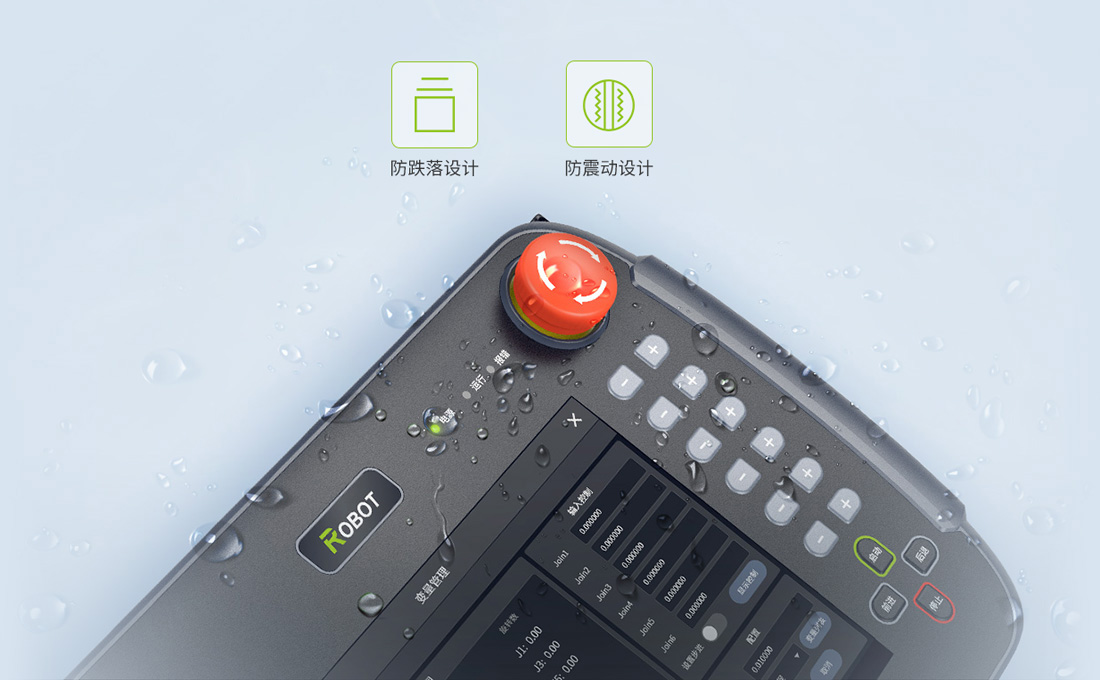

堅固輕巧，專為工業環境使用設計
整機工業級設計，高可靠性，防塵防水，防震動設計，防跌落，跌落高度1米無損傷。
一切的努力，均為數據保駕護航

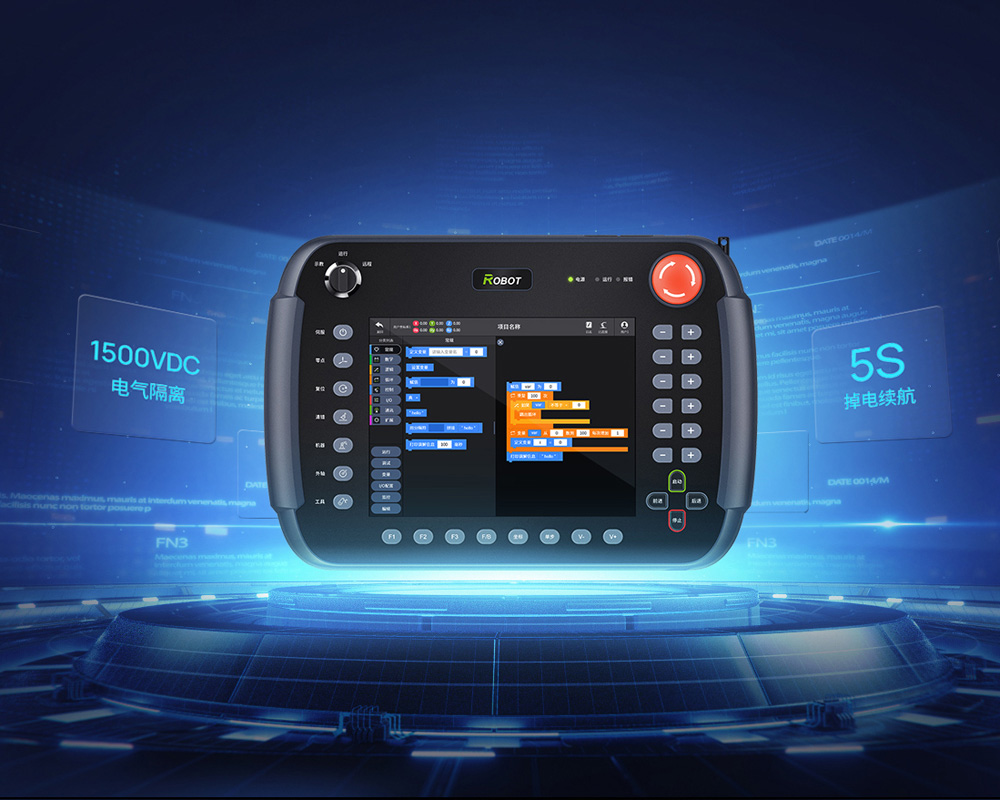

ZTP800電源采用1500VDC電氣隔離電源，支持掉電檢測，大容量超級電容5S掉電續航，防止意外斷電引起數據意外丟失，為數據保駕護航。
