隔離寬電壓輸入電源模塊（6-10W）

致遠電子寬壓隔離DC-DC電源可為用戶系統提供穩定、可靠的驅動電壓，并有效解決靜電、浪涌所導致的供電不穩問題，是板級直流供電的理想方案。

與傳統的設計相比，致遠電子寬壓系列隔離電源模塊從拓?fù)浣Y(jié)構、芯片方案到元器件均采用業內較優方案，具備高集成度與可靠性，能夠?yàn)橛脩綦妷恨D(zhuǎn)換、I/O及通信隔離等應用提供標準、可靠的解決方案。

功率范圍：6~10W
產品封裝：SIP、DIP等封裝，兼容國內、國際所有同類產品
隔離電壓：1500VDC
輸入電壓范圍：4:1寬壓輸入范圍
集成欠壓、過壓、過流、短路保護等
品質保證符合RoHS的生產工藝
完善的老化測試、EMC測試

隔離寬電壓輸入電源模塊（6-10W）

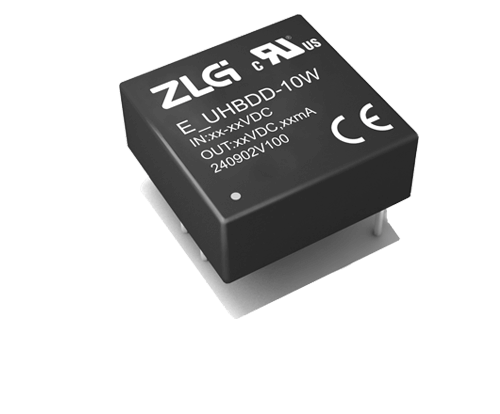

E_UHBDD-10W

DC-DC電源模塊

購買

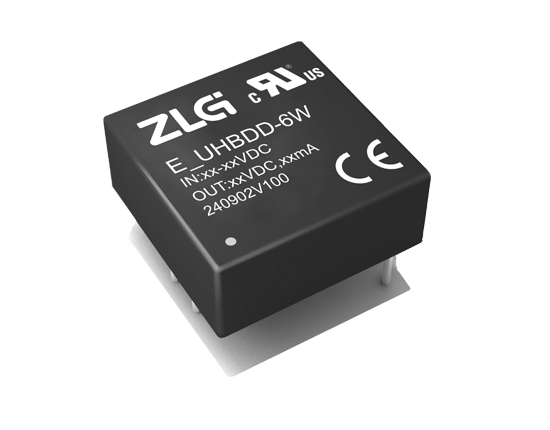

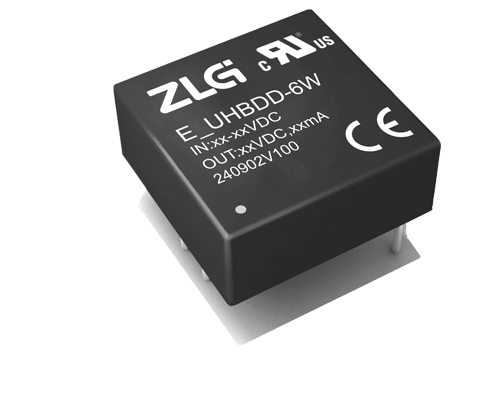

E_UHBDD-6W

DC-DC電源模塊

購買

產品參數

型號	產品資料	輸入電壓（V）	輸出電壓（V）	封裝形式	隔離電壓(VDC)	輸出功率(W)	外形尺寸	樣品申請
E_UHED-6W	資料下載	9-36	±5,±12,±15	DIP	3000	6	31.60×20.30×10.20	樣品申請
E_UHFD-6W	資料下載	9-36	5,12,15,24	DIP	3000	6	31.60×20.30×10.20	樣品申請
E_URBDD-10W	資料下載	9-36	5	DIP	1500	10	25.40×25.40×11.80	樣品申請
E_UHFD-10W	資料下載	9-36	5,12,15,24	DIP	3000	10	51.50×26.50×12.00	樣品申請
E_UHED-10W	資料下載	9-36	±5,±12,±15	DIP	3000	10	51.50×26.50×12.00	樣品申請
E1205UQBDD-6W	資料下載	4.5-36	5	DIP	1500	6	25.40×25.40×11.80	樣品申請

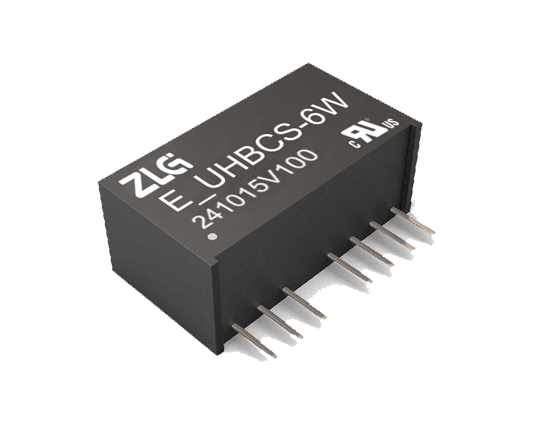

E_UHBCS-6W	資料下載	9-36	5,12,24	SIP	1600	6	22.00×9.50×12.00	樣品申請
E_UHFCS-6W	資料下載	9-36	12	SIP	3000	6	22.00×9.50×12.00	樣品申請
E_UHBDD-6W	資料下載	9-36,18-75	5,12,15,24	DIP	1500	6	25.40×25.40×11.80	樣品申請
E_UHBDD-10W(N)	資料下載	9-36,18-75	5,12,15,24	DIP	1500	10	25.40×25.40×11.80	樣品申請
E_UHADD-6W	資料下載	9-36	±5,±15	DIP	1500	6	25.40×25.40×11.80	樣品申請
E_UHADD-10W	資料下載	9-36,18-75	±5,±12,±15	DIP	1500	10	25.40×25.40×11.80	樣品申請

【封裝庫】電源及隔離模塊產品封裝下載

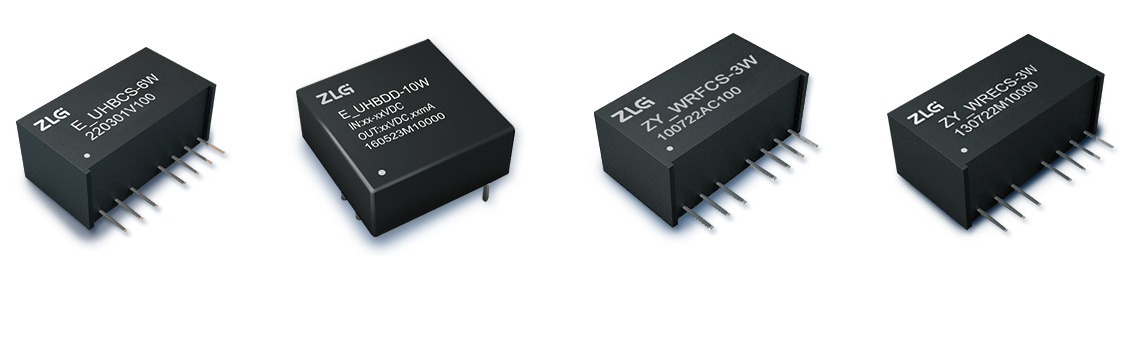

中小微功率電源模塊品牌

致遠電子于2003年自主研發設計寬壓隔離電源模塊，已有近二十年的開關電源技術積累。目前電源產品功率覆蓋1~40W，輸入電壓范圍支持2:1、4:1等多個等級，被廣泛應用于工業自動化、醫療、軌道交通和汽車電子等工業領域，是中國中小微功率電源模塊品牌。

中小微功率電源模塊品牌

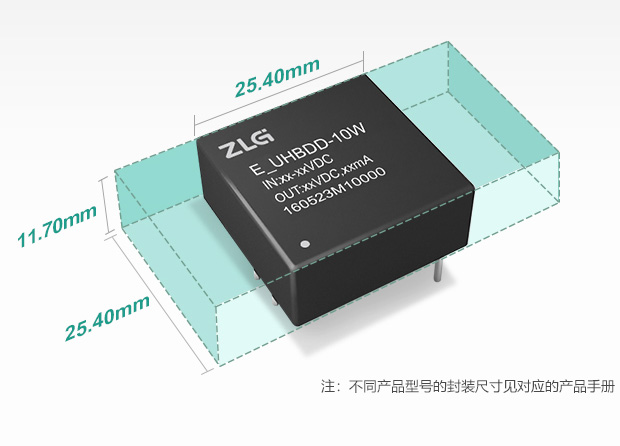

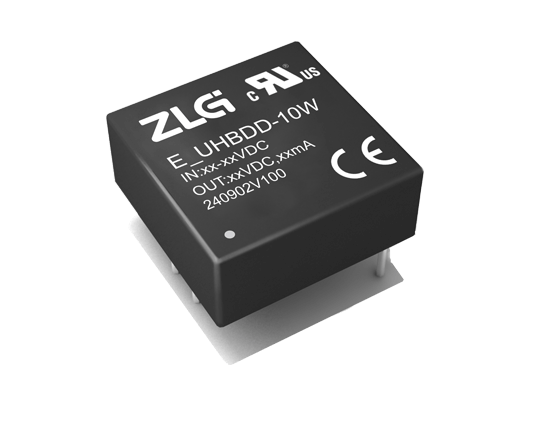

小封裝尺寸

E_UHBDD-10W系列采用先進的電路集成技術，實現同類產品小封裝尺寸，不僅能為用戶提供穩定的電源隔離方案，并且有效提高其產品PCB的緊湊度。

小封裝尺寸

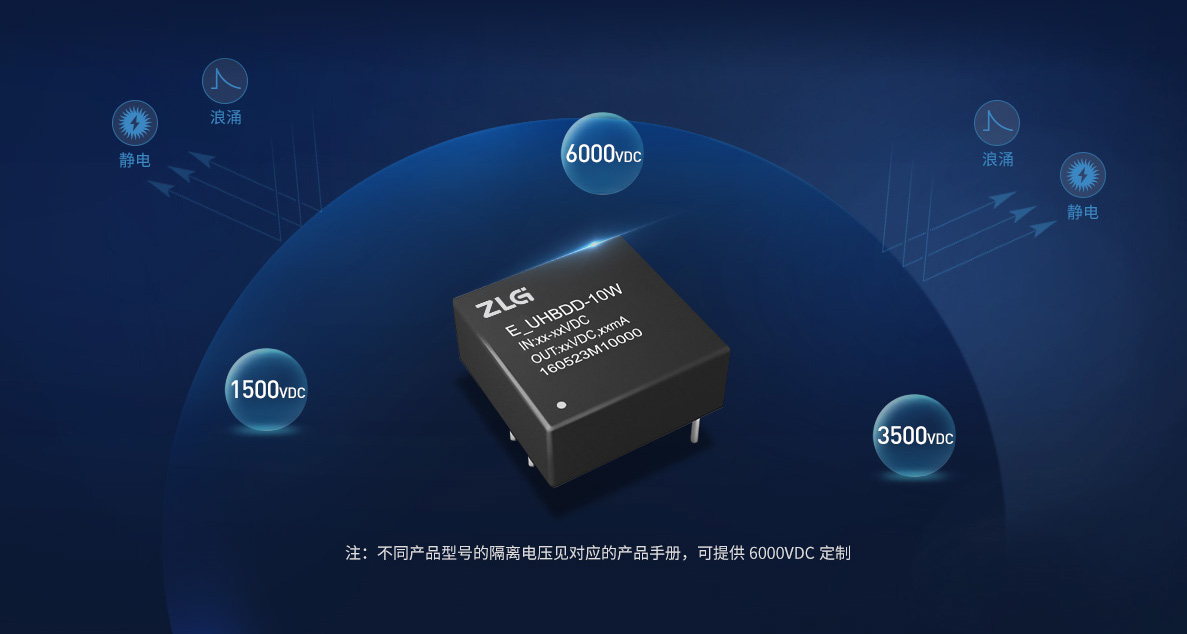

最高支持3000VDC隔離電壓

為滿足用戶不同實際應用需求，寬壓系列隔離電源模塊最高支持3000VDC隔離電壓，并提供1500VDC、定制6000VDC等方案，可有效解決系統因靜電、浪涌而導致供電不穩定的問題，廣泛應用于工業通訊、醫療以及電力等行業。

最高支持3000VDC隔離電壓

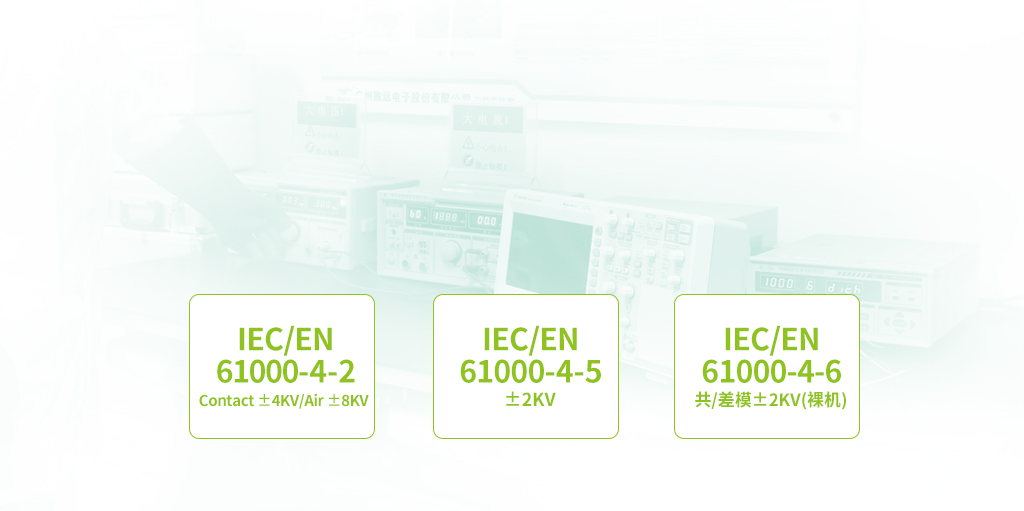

全系列產品通過EMC測試

全系列寬壓隔離電源模塊均通過完整的EMC測試，靜電抗擾度高達4KV、浪涌抗擾度高達2KV，可應用于大部分復雜惡劣的工業現場，為用戶提供穩定、可靠的電源隔離解決方案。

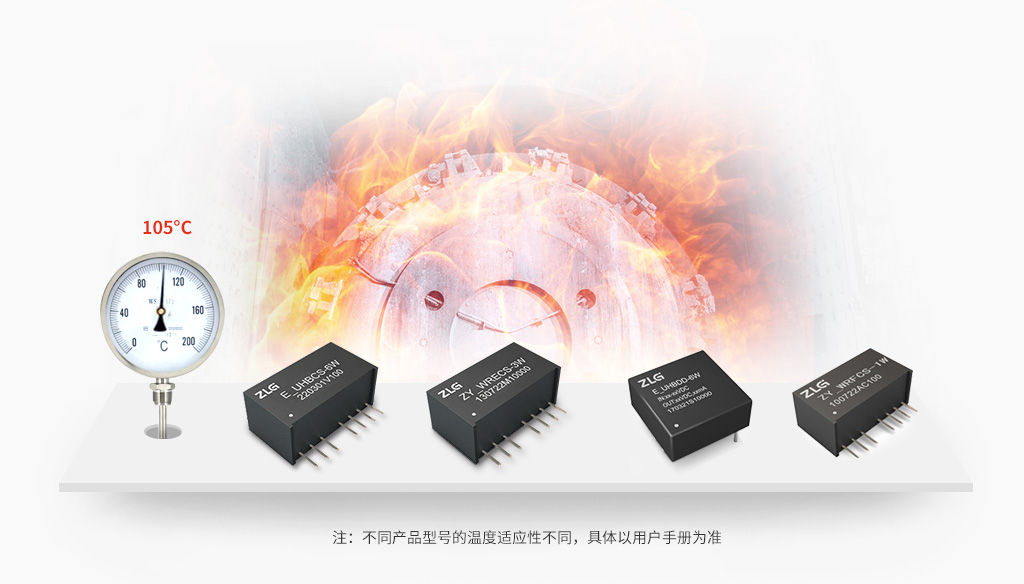

寬溫度適應范圍，征服“炎”酷工業現場

寬壓系列隔離電源模塊溫度適應范圍高覆蓋-40℃~105℃，可滿足大部分復雜惡劣的工業現場應用要求。

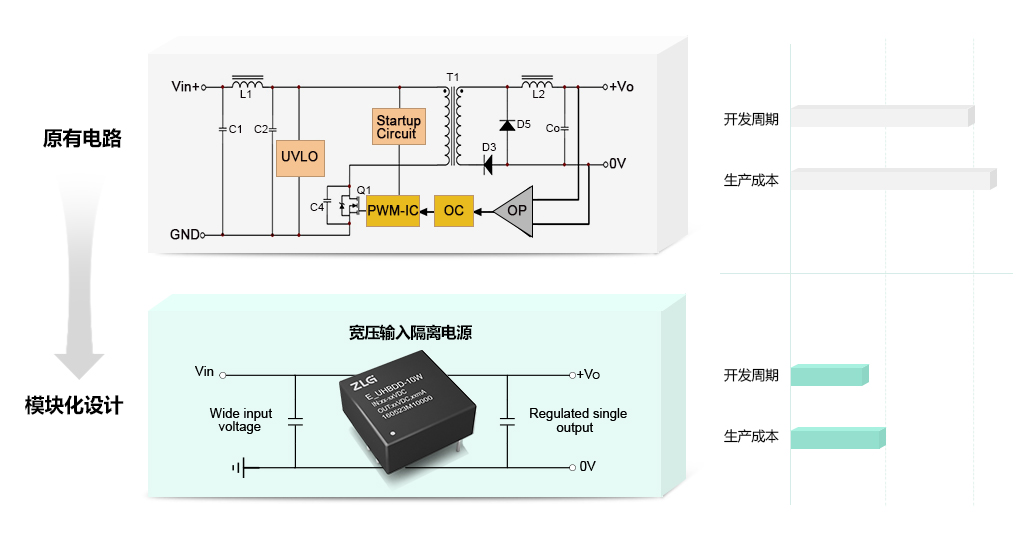

模塊化設計，大幅縮短用戶開發周期

致遠電子定壓系列隔離電源模塊基于成熟可靠的開關電源技術，相較于分立器件方案具備高集成度與可靠性，能夠有效提升系統的穩定性，大程度降低用戶的采購與生產成本，大幅縮短開發周期。

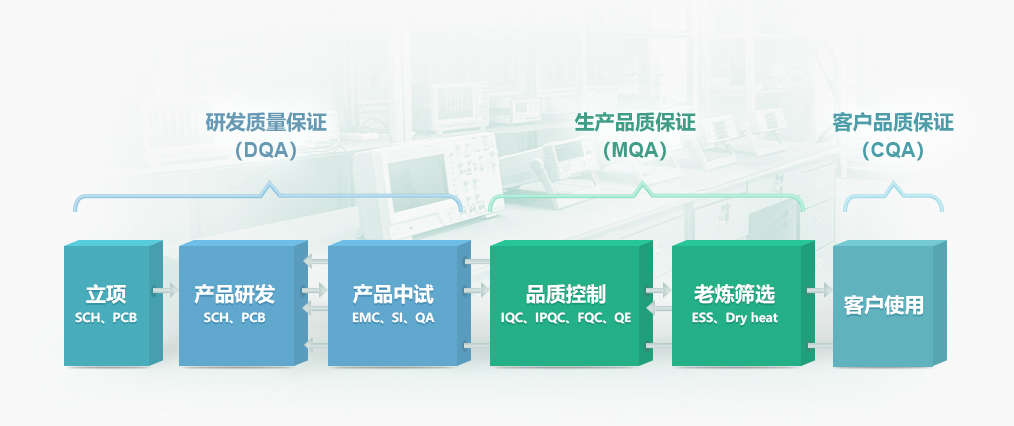

完善的質量保證體系，穩定可靠的性能

致遠電子擁有完善的產品質量保證體系，擁有近二十年開關電源技術積累，從產品的研發、測試、生產到用戶使用環環相扣，保證致遠電子電源模塊產品擁有穩定、可靠的性能。
