致遠電子基于近二十年的總線隔離技術及工藝經驗積累，推出SM系列集成電源隔離、RS-485收發電路和信號隔離電路“三合一” 的高集成度全隔離RS-485收發芯片。

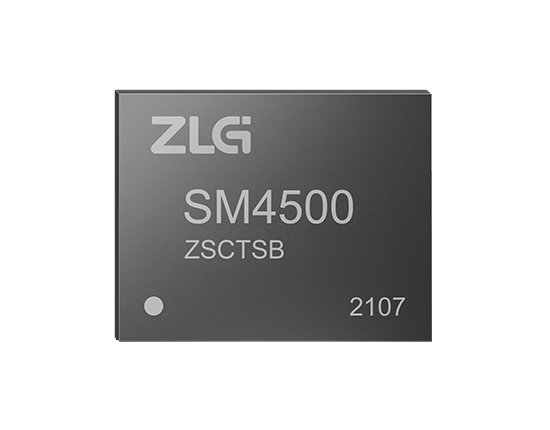

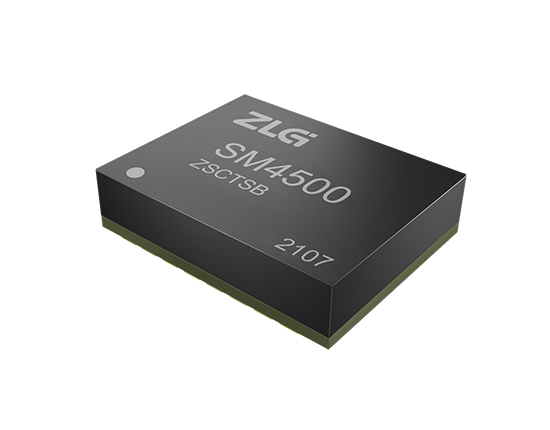

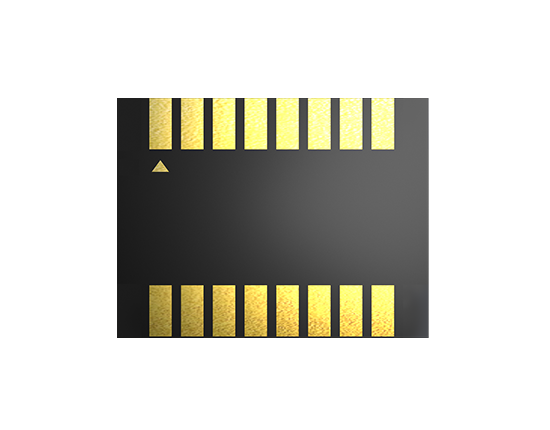

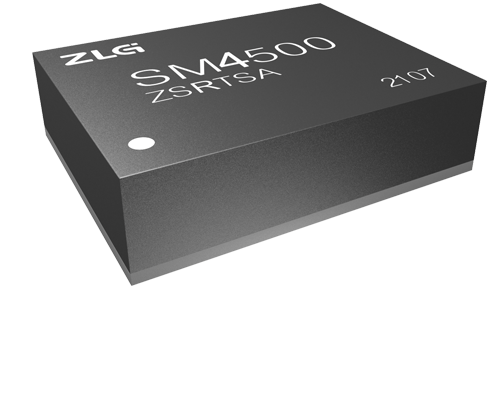

SM系列全隔離RS-485收發芯片相較于傳統模塊方案，在超小、超薄的DFN封裝內部集成完善的RS-485總線隔離電路，產品最高支持10Mbps波特率，工作溫度覆蓋-40℃~125℃，滿足各類復雜惡劣的工業現場RS-485總線隔離需求。
選型表
| 產品型號 | 資料下載 | 封裝 | 供電電壓 | 波特率 | 隔離電壓（VDC） | 節點數（個） | 環境溫度（℃） | 樣品申請 |
|---|---|---|---|---|---|---|---|---|
SM4500 | 資料下載 | DFN16 | 3.15V~5.25V | 10M | 3500 | 256 | -40~125 | 樣品申請 |
| SM4500H | 資料下載 | DFN16 | 3.15V-5.25V | 10M | 5000 | 256 | -40～125 | 樣品申請 |
| SM4510 | 資料下載 | DFN20 | 3.15V~5.25V | 10M | 3500 | 256 | -40~125 | 樣品申請 |
SM4510H | 資料下載 | DFN20 | 3.15V~5.25V | 10M | 5000 | 256 | -40~125 | 樣品申請 |
國“芯”升級，更便捷的隔離總線方案

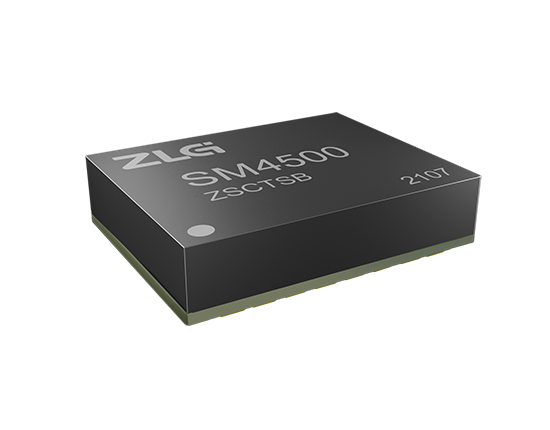

SM系列隔離RS-485收發芯片為DFN封裝，支持全自動貼片生產，并且產品“三合一”的設計可實現單芯片搭建完整RS-485總線隔離，體積僅為12.45*9.85*3.00mm，相較于傳統芯片方案，應用方式更加便捷，能夠有效提升用戶的生產效能以及產品穩定性。
國“芯”強化，更強勁的工況適應能力
SM系列隔離RS-485收發芯片采用成熟SiP工藝打造，經過系統完善的EMC測試，結合產品-40℃~125℃超寬溫度適應范圍覆蓋，更強勁的工況適應能力，滿足絕大多數工業現場應用需求 。
國“芯”創新，更優的電源供電方案

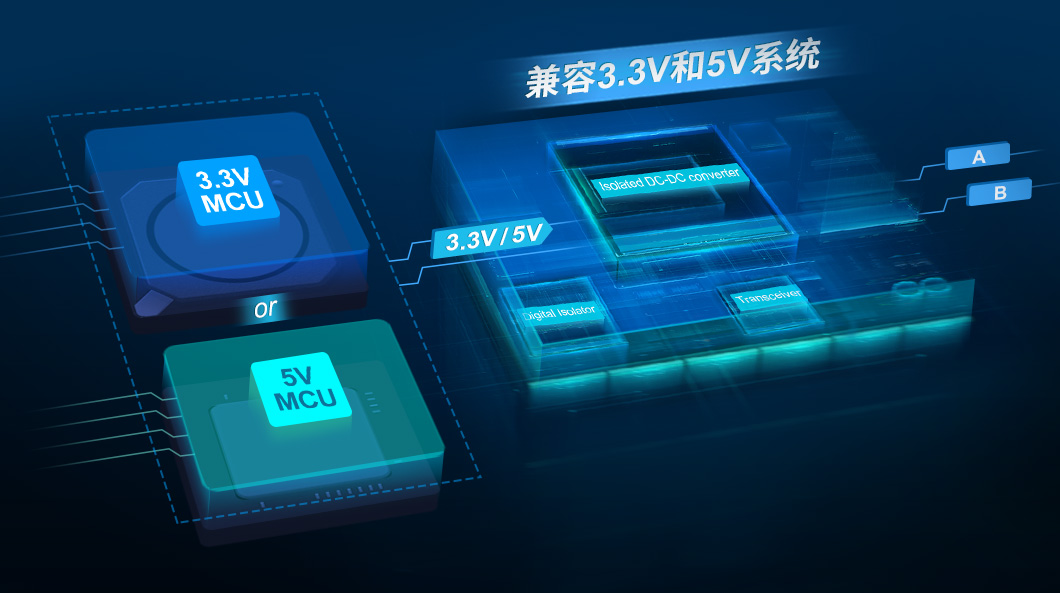

SM系列全隔離RS-485收發芯片基于ZLG自主電源IC設計實現技術創新，相較于常規產品，其內置短路保護、過溫保護等保護電路，并且支持3.3V~5V寬壓輸入，結合產品優異的收發器電平兼容特性，可兼容3.3V和5V系統，滿足絕大多數RS-485總線隔離設計需求。
國“芯”助力，開辟總線隔離新格局

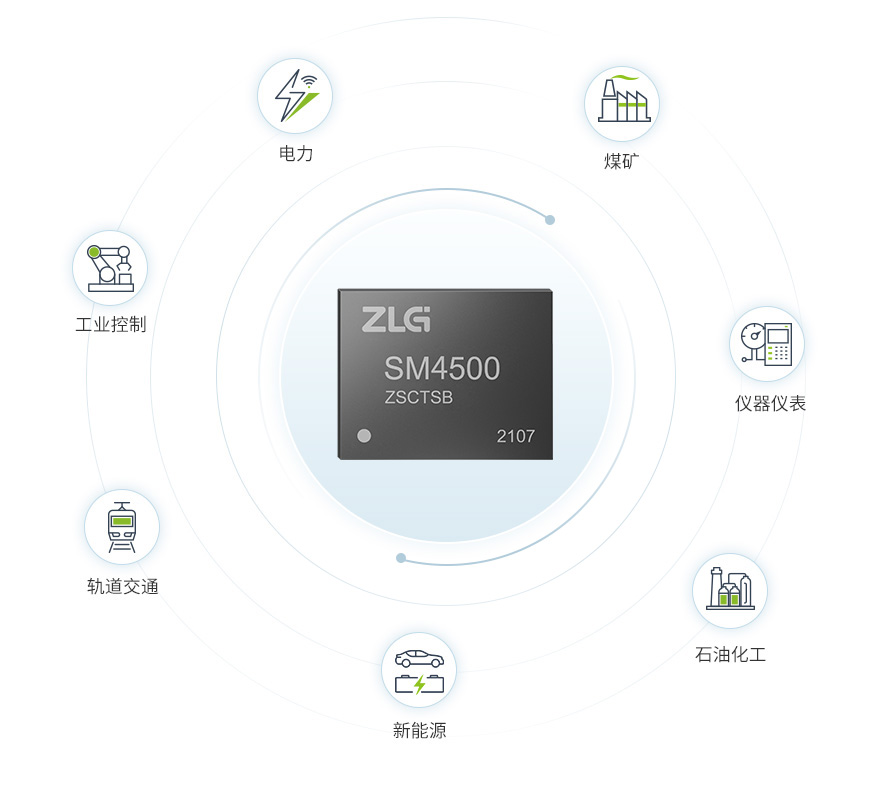

致遠電子經過近二十年的技術積累，實現技術革新，為電力、工業控制、軌道交通、煤礦、智能樓宇、儀器儀表、石油化工等工業領域提供更為穩定、高效的板級供電解決方案。
