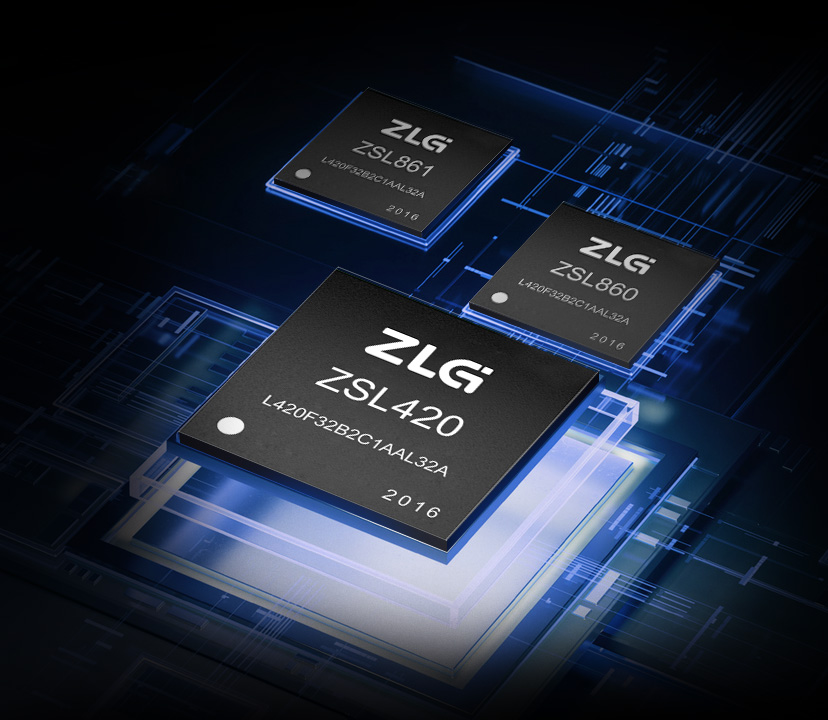

LoRa智能組網芯片
ZSL420/ZSL421/ZSL860/ZSL861
ZSL420/ZSL421/ZSL860/ZSL861是四款LoRa智能組網芯片，支持LoRa、FSK、GFSK等多種調制方式，結合頻譜擴寬處理技術，解決了小數據量在復雜環境中的遠距離通信問題。ZSL420/ZSL421工作頻470MHZ~510MHz，ZSL860/ZSL861工作頻段863MHZ~870MHz，支持內嵌自組網透明傳輸協議，支持一鍵組網，提供LinkWAN協議，CLAA協議和LoRaWAN協議（僅ZSL420/ZSL421），芯片內置32位Arm? Cortex?-M0+ 內核資源開放，主頻48MHz，256K字節大容量Flash，32K字節大容量SRAM便于用戶進行功能二次開發，是物聯網無線通信領域絕佳的選擇。

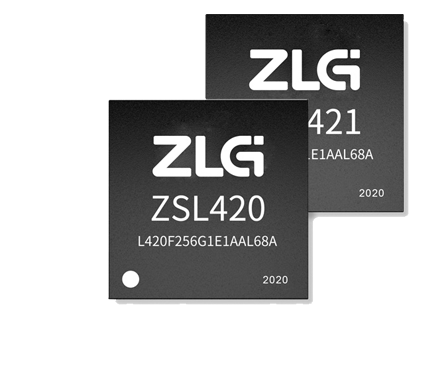

產品選型
| 產品型號 | ZSL420 | ZSL421 |
|---|---|---|
| 內部集成時鐘電路 | 是 | 否 |
| 頻率范圍 | 470MHz~510MHz | |
| 發射功率 | -9~21dBm@step1dB | |
| 接收靈敏度 | -125dBm@5.4kbps | -148dBm@24bps |
| 內核 | 32位Cortex?-M0+ | |
| I/O口 | 45個 | |
| 內置協議 | 自組網透傳協議 | |
| 工作溫度 | -40~+85℃ | |
| 尺寸 | 11*11*1.1 | |
| 封裝 | LGA68 | |
| 樣品申請 | 申請 | |

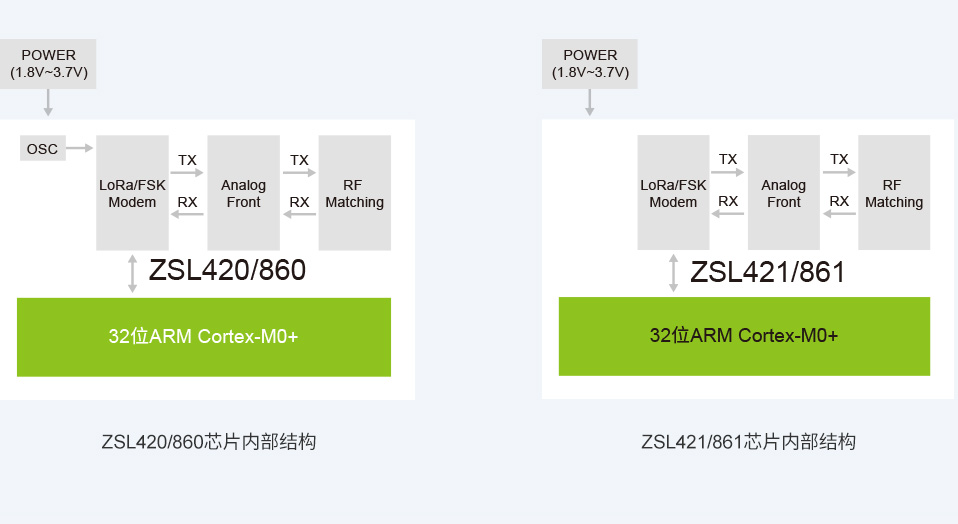

硬件高集成化
集成射頻收發匹配、濾波電路，時鐘電路（僅ZSL420）；集成低功耗的32位Cortex?-M0+微處理器，工作頻率最高48MHz，256KB的Flash，32KB的SRAM， 45個通用I/O；支持LoRa、FSK等多種調制方式；LGA68封裝，11mm*11mm*1mm，外形小巧使用便捷。

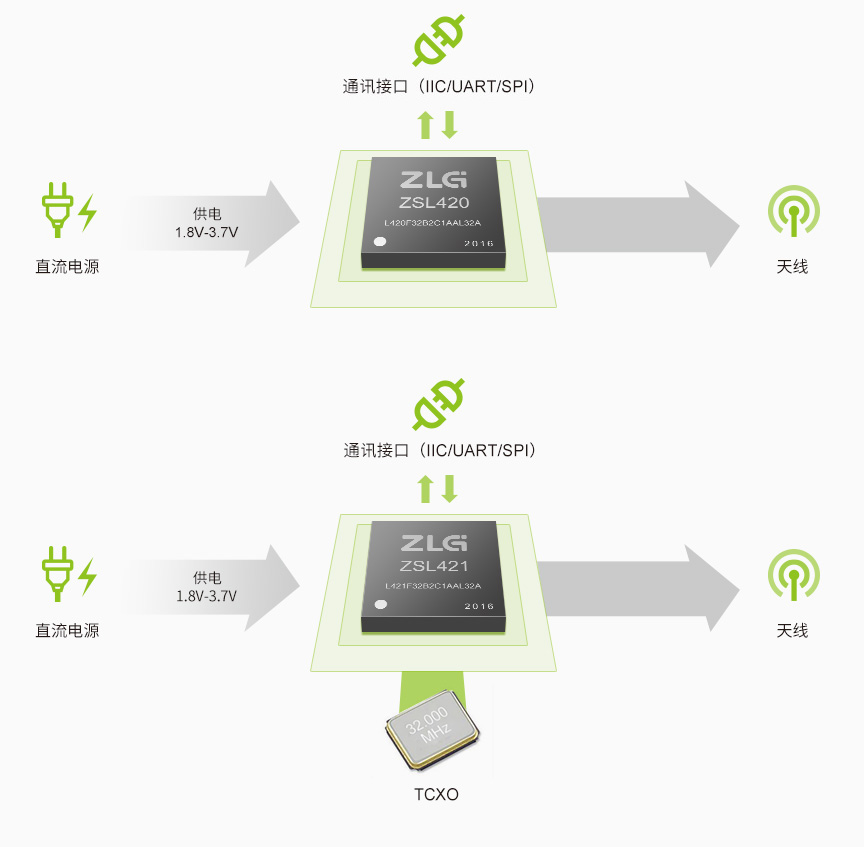

典型應用，外圍電路極簡設計
ZSL420/860只需外接電源和天線即可實現無線通信功能，ZSL421/861外接有源溫補晶振可以適用于極低速率通信場合。

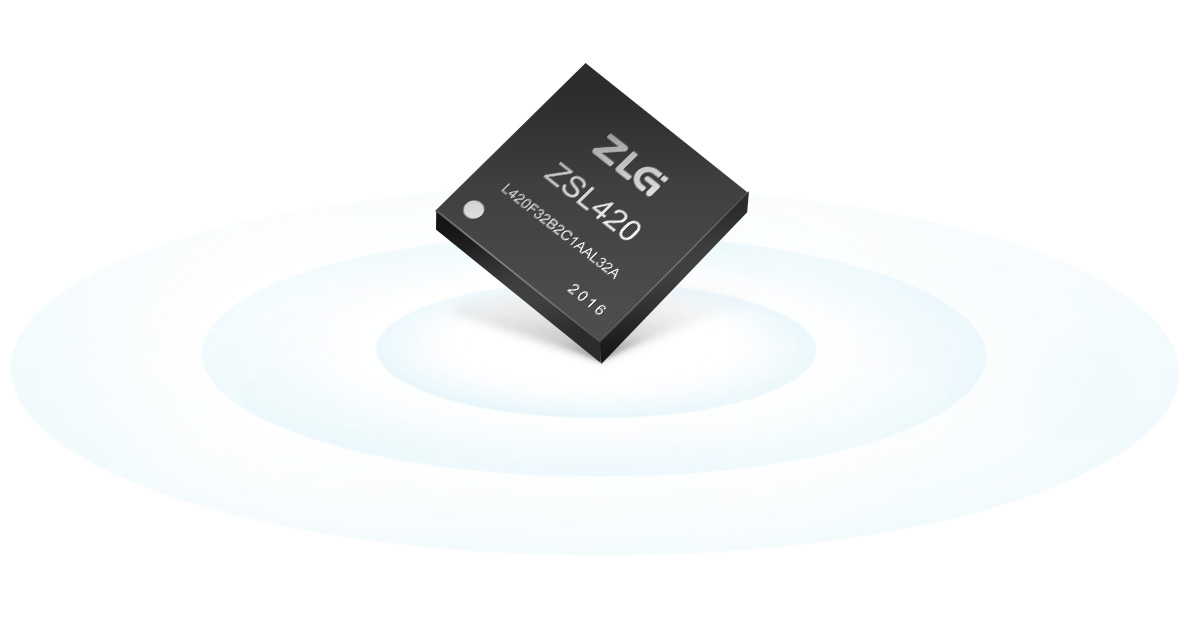

集成RF收發電路
ZSL42x工作頻率范圍 : 470MHz~510MHz。休眠電流2uA，接收電流5.5A，最大功率發射電流110mA@21dBm。
ZSL86x工作頻率范圍: 863MHZ~870MHZ。休眠電流電流1.4uA，接收電流4.7mA,最大功率發射電流135mA@21dBm
集成開放式的32位Cortex?-M0+內核
48MHz主頻，擁有45個通用GPIO口；256K字節Flash存儲器，32K字節RAM存儲器；4個標準UART，2個低功耗UART，1個SPI接口，2個I2C接口；內置12位1Msps采樣速率的ADC和12位12位500Ksps速率的DAC；內置TRNG真隨機數發生器；內置AES-128/192/256硬件協處理器。
