高端制造裝備
隨著高端制造裝備市場的持續繁榮，對制造過程中的設備需求也呈現出不斷上升的趨勢。高端制造設備作為產業中的核心環節，其性能和質量直接關系到整個高端制造裝備產業鏈的穩定性和競爭力。因此，高端制造裝備廠商必須緊跟市場需求，持續進行技術創新和產品升級以滿足不斷變化的市場需求。
高端制造裝備
ZLG致遠電子高端制造裝備與測試設備解決方案
隨著高端制造裝備市場的持續繁榮，對制造過程中的設備需求也呈現出不斷上升的趨勢。高端制造設備作為產業中的核心環節，其性能和質量直接關系到整個高端制造裝備產業鏈的穩定性和競爭力。因此，高端制造裝備廠商必須緊跟市場需求，持續進行技術創新和產品升級以滿足不斷變化的市場需求。
致遠電子縱深工業總線通訊20多年來，一直致力于為全球的EtherCAT、DeviceNet等總線發展，提供完善的產品和服務，構建現場總線安全保障體系。面向高端制造設備行業推出涵蓋了從總線通訊、總線分析和協議轉換設備等各類接口卡和網關，形成了全面系統的高端制造設總線解決方案。
商業授權協議棧，穩定性更有保證
采用商業授權EtherCAT協議棧，EtherCAT支持通過Time-Triggered Send (TTS) TTS硬件去抖動方式來消除周期報文的抖動，以解決應用層實時性不足的問題，通訊實時性更有保證
高實時性操作系統搭配先進的網絡技術，擴展性強

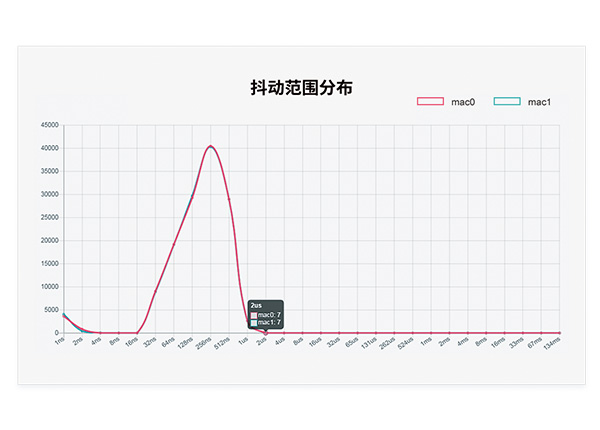

搭配的RT-Linux高實時性系統，有著實時性、跨平臺性、便捷方案維護三個方面的優勢。EtherCAT通訊可實現 ms周期任務抖動 士5us 以內,滿足運動控制的高實時性要求。

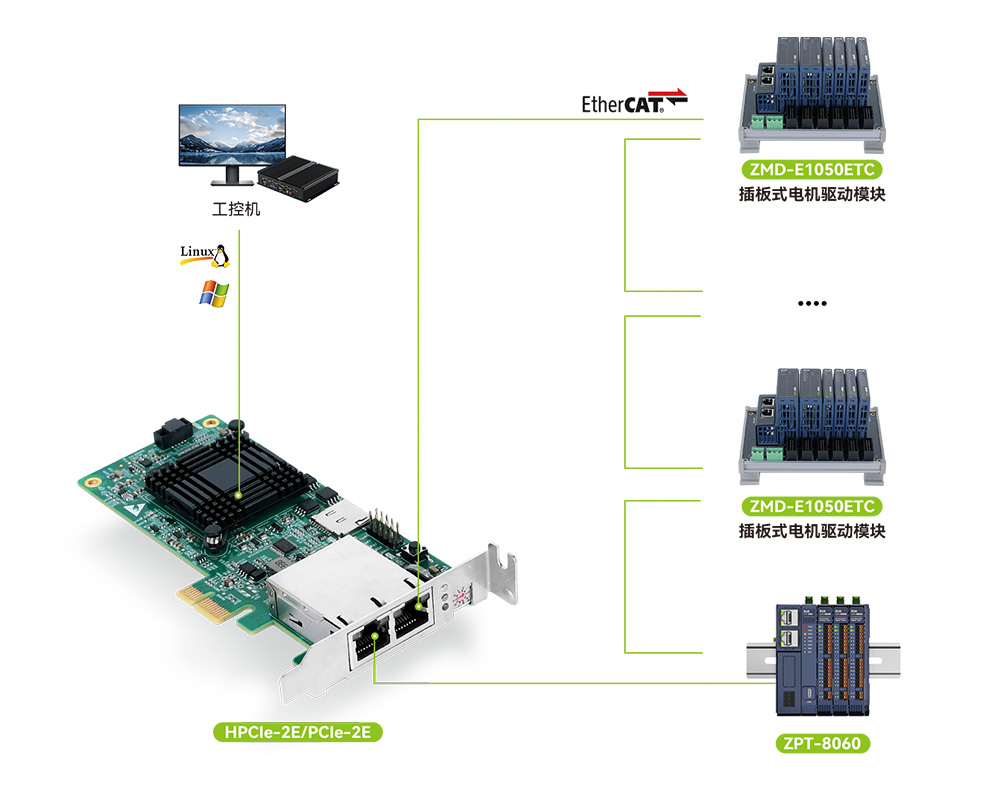

方案應用
系統產品推薦
PCIe EtherCAT卡
- 支持雙主站功能，支持主從站時鐘同步；
- 主從站輪詢系統周期能達到 125us；
- 支持環路冗余，串聯回路中，斷掉一個設備不影響使用；
- 支持通過熱插拔的形式恢復設備鏈接；
- 支持 EtherCAT 三種尋址方式，能夠提供主站、從站狀態、 數量獲取接口 ；
- 支持一臺服務器中多個板卡同時使用。

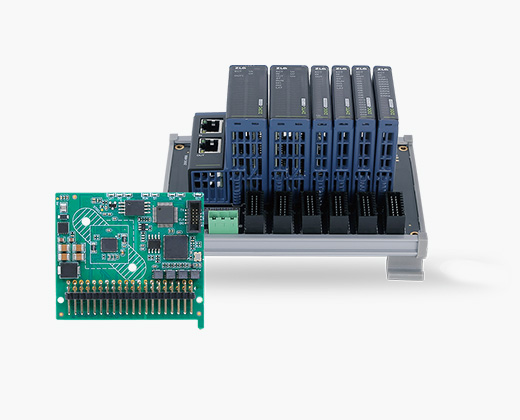

插板式模塊
步進電機驅動模組
- 24V~48V/ 1.5A~3A 的兩相步進電機
- 1/ 2/ 4/ 8/ 16/ 32/ 64/ 128/ 256 細分選擇
- CiA402 運動控制協議，支持 CSP/ PP/HM/ PV 模式
- 3個數字輸，1 組 ABZ 正交編碼輸入
- 開環或編碼器閉環控制可選
I/O 采集模組
- 數值輸入，24V
- 電平，3ms 消抖，16 通道，高低電平可選
- 數值輸出，24V 電平，單路 0.5A，16 通道，高低電平可選
- 模擬輸入，12bit，8通道，電流型 / 電壓型可選
- 模擬輸出，12bit，8通道，電壓型
