高性能千兆車載以太網轉換器
隨著汽車電子的發展，車內ECU數量持續增加，帶寬需求也在不斷增長，車載以太網將逐漸成為汽車總線的主干網。

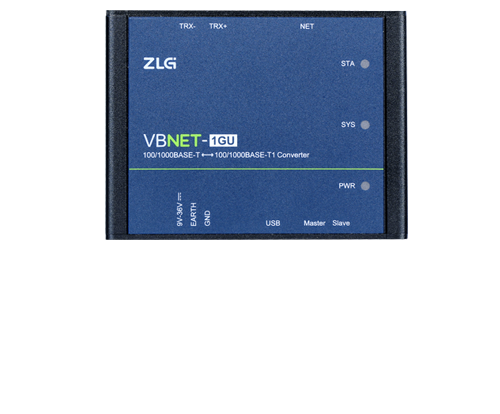

VBNET-1GX系列是廣州致遠電子股份限公司開發的工業級高性能車載以太網轉換器，它內部集成了1路普通百兆/千兆以太網接口，1路百兆/千兆車載雙線以太網滿足OPEN Alliance BroadR-Reach規范。VBNET-1GX系列產品標準以太網接口具有自適應速率協商功能，可以工作在-40℃～85℃的溫度范圍內，支持無損捕獲抓取報文，支持車載以太網數據監聽抓包、點對點收發和截斷測試等功能。用戶利用它可輕松實現ECU級和系統級測試、汽車以太網網絡監控、診斷與刷寫的測試分析。
車載以太網連接線配件選型
請左右拖動表格進行觀看
| 型號 | 泰科MATEnet-- 泰科MATEnet | 泰科MATEnet--電連ECT | 泰科MATEnet-- 羅森博格H-MTD | 電連ECT--電連ECT | 羅森博格H-MTD-- 羅森博格H-MTD | |
|---|---|---|---|---|---|---|
| 圖片 |  |  |  |  |  | |
| 系統對應料號 | 26.06.00414 | 26.06.00415 | 26.06.00413 | 26.06.00379 | 26.06.00412 | |
| 長度 | 2m | |||||
| 工作溫度 | -40~105°C | |||||
| 電氣性能 | 接觸電阻(中心針) | 25mΩ Max | ||||
| 頻率 | DC TO 1GHZ | |||||
| 阻抗 | 100+/-5Ω e500ps | |||||
| 回波損耗 | ≤-23dB,DC TO 600MHz；≤-20dB,600MHz-1GHz | |||||
| 絕緣電阻 | ≥100MΩ | |||||
| 測試電壓 | 500V rms | |||||
| 工作電壓 | 100V rms | |||||
| 電流 | ≤1.5A DC | |||||
| 機械性能 | 耐久 | ≥25 次 | ||||
| 插入力 | ≤75N | |||||
| 拔出力 | ≥2N | |||||
| 外殼保持力 | ≥110N | |||||
一站式車載以太網測試分析解決方案
為滿足汽車E/E框架和功能復雜度提升帶來的對車輛數據傳輸帶寬提高和通訊方式的改變的需求，ZLG致遠電子為行業用戶提供國產車載以太網測試工具鏈，實現100/1000BASE-T1和100/1000BASE-TX之間全雙工物理層轉換測試分析。
多類車載接口形式，因需選型

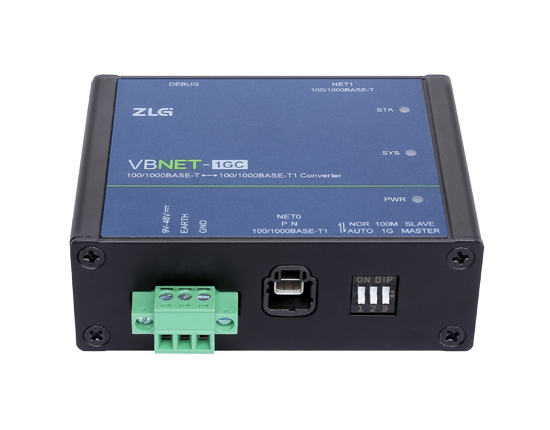

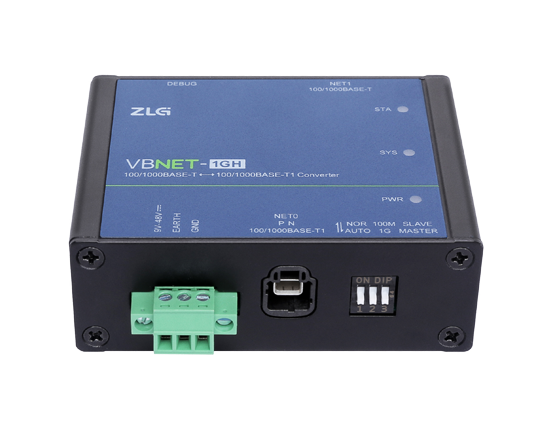

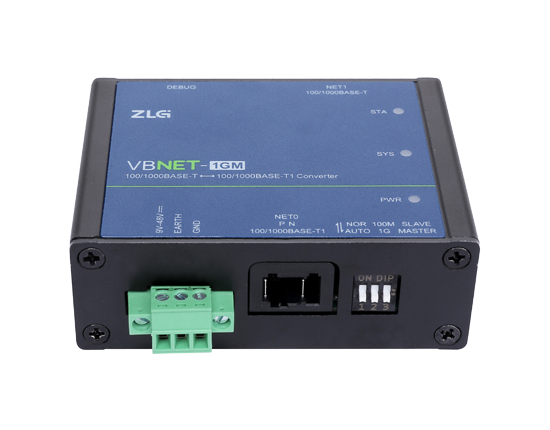

當前車載以大網設備的主從通訊接口多為泰科、電連和羅森博格三種接口形式，致遠電子根據市場需求，研發生產了對應接口型號的VBNET系列，滿足客戶不同選型需求。
首創主從自動匹配
VBNET系列產品可實現輪詢自動配置成主從模式，讓測試與刷寫更高效簡單。
內置抗干擾濾波器，適應任何車輛環境
VBNET-1GU車載以太網接口內置符合 OPEN Alliances 標準的 1000BASE-T1 濾波器，確保系統車載以太網網絡的穩定、可靠運行。
支持DIP開關配置Master/Slave模式
VBNET系列產品提供車載以太網模式配置撥碼開關，可分別撥向絲印 Master 或 Slave為對應的模式選擇。撥碼配置為軟件實時配置，在設備上電的任何運行狀態下?lián)艽a都立即生效。
體積小巧，方便集成
VBNET系列產品體積小巧，應用方便。用戶只需要預留較小的應用尺寸，即可快速完成計算機接到車載以太網網絡，實現系統級的ECU刷寫。
Type-C/寬壓直流供電，調試集成靈活應用

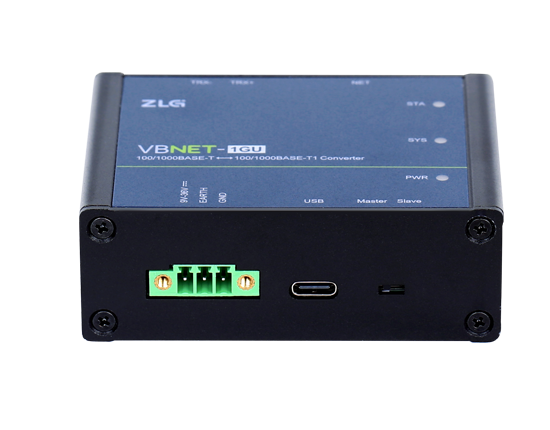

VBNET系列產品適配了兩種供電方式，一是通過USB Type-C供電，二是通過直流電源供電，使用一種供電方式即可工作，也可同時接入DC電源和USB線，讓調試刷寫應用更加靈活。
支持車載以太網通訊狀態LED指示燈
VBNET系列產品支持LED燈狀態指示，可輕松掌握車載以太網Link情況和通信情況。
車載以太網全場景應用
VBNET系列產品適用于研發測試、售后試驗、ECU產線、子系統級別應用、整車架構級別應用。
